IHF型fu塑料離心泵
一、性能參數范圍

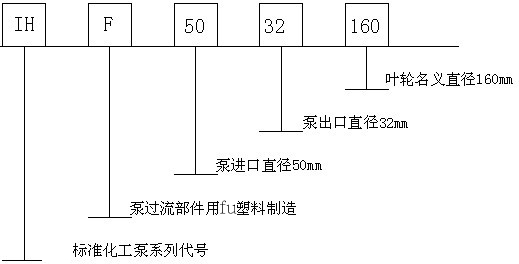

二、型號及意義
三、產品概述
IHF系列f塑料為單級、單吸、懸臂式離心泵,泵體采用金屬外殼內襯f塑料,葉輪、泵蓋采用金屬嵌件外包f塑料壓制成型。安裝尺寸符合ISO2858標準。本產品結構合理,性能穩定。廣泛用于汽車洗酸、制酸制堿、噴漆工藝、有色金屬冶煉中的電解液輸送、離子膜項目中的lu水輸送、廢水處理、電鍍等行業。適用溫度:-20℃至100℃
四、 IHF型氟f塑料離心泵性能參數表
型號 | 轉速n=2900 r/min | 轉速n=1450 r/min | ||||||||
流量 (m3/h) | 揚程 (m) | 電機功率 | 汽蝕余量 | 效率 | 流量 (m3/h) | 揚程 (m) | 電機功率 | 汽蝕余量 | 效率 (%) |
*IHF40-25-125 | 6.3 | 20 | 1.5 | 3 | 41 | 3.2 | 5 | 0.37 | 3 | 35 |
*IHF40-25-160 | 6.3 | 32 | 2.2 | 3 | 36 | 3.2 | 8 | 0.37 | 3 | 30 |
*IHF40-25-200 | 6.3 | 50 | 4 | 3 | 30 | 3.2 | 12.5 | 0.75 | 3 | 25 |
IHF50-32-125 | 12.5 | 20 | 2.2 | 3 | 51 | 6.3 | 5 | 0.55 | 3 | 45 |
IHF50-32-160 | 12.5 | 32 | 4 | 3 | 46 | 6.3 | 8 | 0.55 | 3 | 40 |
IHF50-32-200 | 12.5 | 50 | 7.5 | 3 | 39 | 6.3 | 12.5 | 1.1 | 3 | 33 |
IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
IHF65-50-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
IHF80-65-125 | 50 | 20 | 5.5 | 4 | 69 | 25 | 5 | 2.2 | 4 | 64 |
IHF80-65-160 | 50 | 32 | 11 | 4 | 67 | 25 | 8 | 1.5 | 4 | 62 |
IHF80-65-200 | 50 | 50 | 15 | 4 | 63 | 25 | 12.5 | 2.2 | 4 | 57 |
IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
IHF100-80-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
IHF125-80-160 | 160 | 32 | 30 | 5 | 70 | 80 | 8 | 5.5 | 5 | 74 |
IHF125-100-200 | 200 | 50 | 15 | 5 | 65 | 100 | 12.5 | 11 | 5 | 71 |

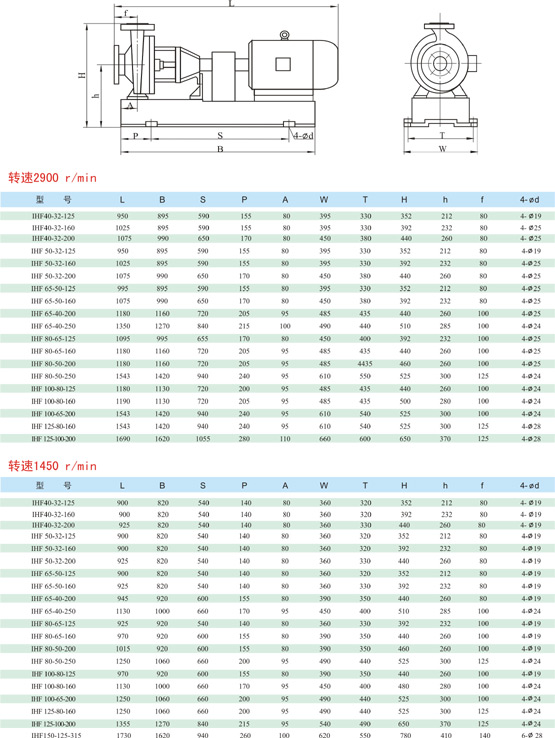

五、 IHF型f塑料離心泵安裝尺寸表
型號 | L | B | S | P | A | W | T | H | h | f |
IHF-50-32-125 | 950 | 895 | 595 | 155 | 80 | 395 | 345 | 352 | 212 | 80 |
IHF-50-32-160 | 1025 | 895 | 595 | 155 | 80 | 395 | 345 | 392 | 232 | 80 |
IHF-50-32-200 | 1075 | 995 | 655 | 170 | 80 | 450 | 400 | 440 | 260 | 80 |
IHF65-50-125 | 995 | 895 | 595 | 155 | 80 | 395 | 345 | 352 | 212 | 80 |
IHF65-50-160 | 1075 | 998 | 655 | 170 | 80 | 450 | 400 | 392 | 232 | 80 |
IHF65-40-200 | 1240 | 1155 | 730 | 200 | 80 | 500 | 500 | 440 | 260 | 100 |
IHF65-40-250 | 1350 | 1270 | 840 | 215 | 100 | 490 | 450 | 510 | 285 | 100 |
IHF80-65-125 | 1095 | 995 | 655 | 170 | 80 | 450 | 500 | 392 | 232 | 100 |
IHF80-65-160 | 1240 | 1155 | 730 | 200 | 80 | 500 | 500 | 440 | 260 | 100 |
IHF80-50-200 | 1240 | 1155 | 730 | 200 | 80 | 500 | 610 | 460 | 260 | 100 |
IHF80-50-250 | 1543 | 1420 | 940 | 240 | 95 | 610 | 490 | 525 | 300 | 125 |
IHF100-80-125 | 1240 | 1140 | 740 | 200 | 95 | 490 | 490 | 440 | 260 | 100 |
IHF100-80-160 | 1355 | 1270 | 840 | 215 | 95 | 490 | 610 | 480 | 280 | 100 |
IHF100-65-200 | 1543 | 1420 | 940 | 240 | 95 | 610 | 610 | 525 | 300 | 100 |
IHF125-80-160 | 1543 | 1420 | 940 | 240 | 95 | 610 | 610 | 525 | 300 | 125 |
IHF125-100-200 | 1700 | 1620 | 1060 | 290 | 110 | 660 | 660 | 650 | 370 | 125 |
六、法蘭尺寸表
進口法蘭尺寸 | 法蘭尺寸 | |||||||||
型號 | c | a | b | e | n-Φd | k | g | i | j | n-Φt |
IHF50-32-125 | 50 | 165 | 125 | 20 | 4-Φ17。5 | 32 | 140 | 100 | 18 | 4-Φ17。5 |
IHF50-32-160 | 50 | 165 | 125 | 20 | 4-Φ17。5 | 32 | 140 | 100 | 18 | 4-Φ17。5 |
IHF50-32-200 | 50 | 165 | 125 | 20 | 4-Φ17。5 | 32 | 140 | 100 | 18 | |
IHF65-50-125 | 65 | 185 | 145 | 20 | 4-Φ17。5 | 50 | 165 | 125 | 20 | 4-Φ17。5 |
IHF65-50-160 | 65 | 185 | 145 | 20 | 4-Φ17。5 | 50 | 165 | 125 | 20 | 4-Φ17。5 |
IHF65-40-200 | 65 | 185 | 145 | 20 | 4-Φ17。5 | 40 | 150 | 110 | 18 | 4-M16 |
IHF65-40-250 | 65 | 185 | 145 | 20 | 4-Φ17。5 | 40 | 150 | 110 | 18 | 4-M16 |
IHF80-65-125 | 80 | 200 | 160 | 20 | 8-Φ17。5 | 65 | 185 | 145 | 20 | 4-Φ17。5 |
IHF80-65-160 | 80 | 200 | 160 | 20 | 8-Φ17。5 | 65 | 185 | 145 | 20 | 4-Φ17。5 |
IHF80-50-200 | 80 | 200 | 160 | 20 | 8-Φ17。5 | 50 | 165 | 125 | 20 | 4-M16 |
IHF80-50-250 | 80 | 200 | 160 | 20 | 8-Φ17。5 | 50 | 165 | 125 | 20 | 4-M16 |
IHF100-80-125 | 100 | 220 | 180 | 22 | 8-Φ17。5 | 80 | 200 | 165 | 20 | 8-M16 |
IHF100-80-160 | 100 | 220 | 180 | 22 | 8-Φ17。5 | 80 | 200 | 165 | 20 | 8-Φ17。5 |
IHF100-65-200 | 100 | 220 | 180 | 22 | 8-Φ17。5 | 65 | 185 | 145 | 20 | 4-Φ17。5 |
IHF125-100-200 | 125 | 250 | 210 | 22 | 8-Φ17。5 | 80 | 200 | 160 | 20 | 8-Φ17。5 |
IHF125-80-161 | 250 | 210 | 22 | 8-Φ17。5 | 100 | 220 | 180 | 20 | 8-Φ17。5 |
注:如用戶所需參數不在此表范圍,可根據用戶要求予以調整 |
五IHF型f塑料離心泵安裝尺寸表
